Vanne d’arrêt à double mouvement

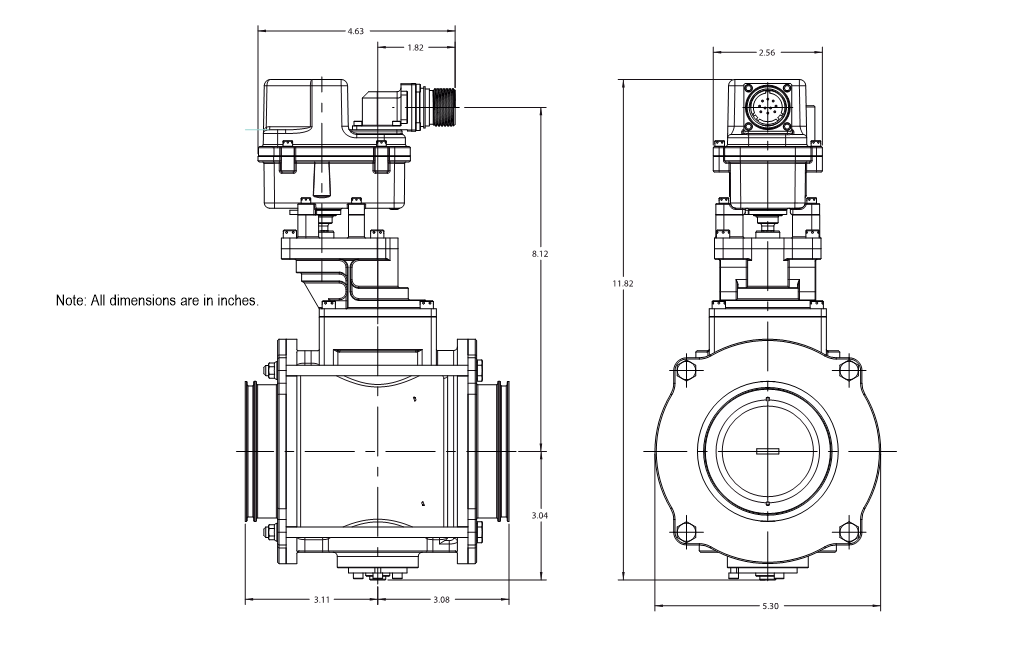

La vanne d’arrêt à double mouvement 3” d’ITT Aerospace Controls est une vanne à boisseau sphérique segmentée normalement fermée, actionnée par un moteur électrique.  Le segment de bille se rétracte linéairement depuis le joint à ressort avant la transition rotative vers la position complètement ouverte. Cette conception élimine efficacement l’usure par glissement et friction du contact du joint pendant les opérations d’ouverture et de fermeture de la vanne, maximise la durée de vie du joint, minimise le couple de fonctionnement et réduit les fuites pendant la durée de vie de la vanne. Notre vanne d’arrêt à double mouvement prend en charge les systèmes de flux d’air enrichi en carburant et en azote.

Mécanisme à double mouvement

• Le mécanisme robuste d’entraînement de séquencement et d’arbre excentrique rétracte linéairement le disque de vanne depuis la surface d’étanchéité et fait tourner le disque de vanne pour ouvrir la vanne. La séquence inverse commande la fermeture de la vanne.
• Maximise la durée de vie du joint
• Réduit les fuites
• Minimise le couple de fonctionnement et la chute de pression

Actionneur rotatif à moteur électrique

• Commutateurs optiques à haute fiabilité pour le contrôle de position, identiques à ceux utilisés dans de nombreuses applications aériennes commerciales et militaires qualifiées
• Qualifié pour les exigences environnementales et électriques RTCA/DO-160
• Modulaire, adaptable à n’importe quelle vanne.
